大型PCB板引导式返工

所属品牌:ERSA埃莎

产品型号:HR 550 XL

ERSA埃莎 HR 550 XL可针对 530 x 530毫米的PCB大型板进行引导式返工,1,800 W高性能混合加热元件,全表面6,400 W红外地下加热器、用于放置和过程监控的高分辨率摄像机、计算机辅助元件对准,数字分离光学、现代化,用户友好的操作软件。



  • 商品描述
  • 商品询价热度

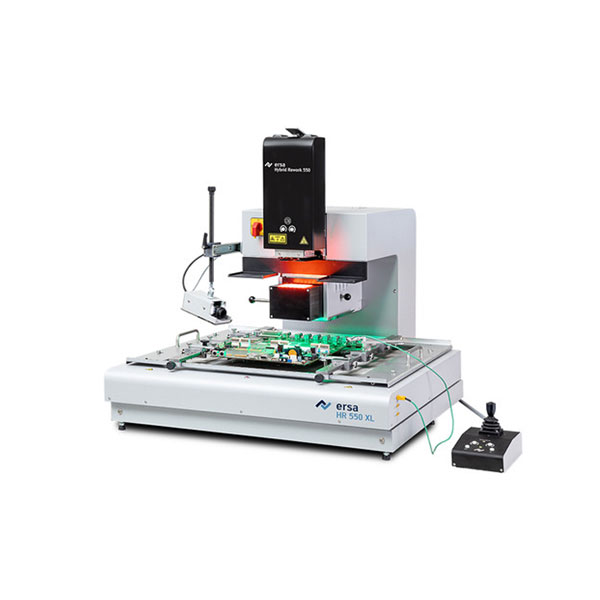

ERSA埃莎 HR 550 XL 大型板引导式返工

大型pcb板引导式返工


埃莎 HR 550 XL大型pcb板返工工作站参数


尺寸(宽x深x高)毫米755 x 930 x 545/747

重量(公斤)

102公斤(包括控制单元)

防静电设计(y / n)

额定功率(W)8,200
交流额定电压3个400 VAC,50-60 Hz,16 A
上部加热混合辐射器900 W红外+ 900 W热空气,70 x 70毫米
降低加热红外发射器(8 x 800 W),530 x 530毫米
测量通道3个K型,1个IRS
位置激光二级
PCB尺寸mm高达530 x 610毫米(+ x)
组件尺寸(毫米)从0.5 x 0.5到70 x 70毫米
工作深度349毫米
可用工作距离(典型值)距顶部加热器30至60毫米,距底部加热器35毫米
上置式摄像头5 MP GigE彩色相机,70 x 70毫米(广角),25 x 33毫米(望远)
压缩空气连接6-10 bar(无油),¼英寸快速接头
测试符号CE认证
操作软件HRSoft 2-适用于Windows 8和Windows 10
选项回流处理相机:10 MP,CMOS GigE彩色相机,焦距25 mm,照明2x LED,可调;组件旋转和x / y调整电动,分辨率小于20 µm
